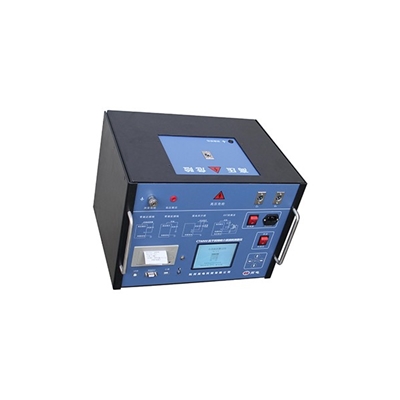

CT6000E抗干扰精密介质损耗测量仪

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

参考标准:

DL/T 962-2005

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    1、具有正/反接线、内/外标准电容、内/外高压、反接线低压屏蔽、CVT和变比等多种工作模式。能自动分辨电容、电感、电阻型试品。一体化结构,全自动智能化测量,使用携带方便。

    2、具有普通测量和精确测量模式,精确测量模式测试速度较普通测量模式稍慢,适用于现场干扰特别大的场合,一般现场使用普通测量模式即可。

    3、变频抗干扰,在200%干扰下能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。

    4、采用数字波形分析和电桥自校准等技术,使得正/反接线的准确度和稳定性一致,配合高精度三端标准电容器,实现高精度介损测量。

    5、内置串联和并联介损测量模型,并且可模拟西林电桥和电流比较仪工作,方便仪器检定。

    6、CVT自激磁测量时,测量线可拖地,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件,并且CVT。

    7、具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量,并同时测出下端屏蔽部分的电容量和介损值。

    8、具有CVT变比测量功能,可测量CVT变比、极性和相位误差。

    9、安全措施

         高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。

         供电保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。

         接地保护:具有接地检测功能,未接地时不能升压,若测量过程中仪器接地不良则启动接地保护。

         CVT 保护:高压侧电压和电流、低压侧电压和电流四个保护限制,不会损坏设备;误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

         防误操作:两级电源开关;电压、电流实时监视;多次按键确认;接线端子高/低压分明;慢速升压,可迅速降压,声光报警。

         防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

         高压电缆:为耐高压绝缘导线,可拖地使用。

         抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

    10、打印存储:仪器自带微型打印机,可以将测量结果打印输出,并将测量结果存贮到仪器内(可存储100组测量数据)或U盘,以便日后查阅。

    11、实时时钟:仪器内带实时时钟,实时显示,并能记录测量的日期和时间。


    产品选型表:

    产品

    型号

    电容测量

    范围(10kV)

    最大输出

    电压/电流

    高电压

    介损

    正接

    反接

    反接线

    低压屏蔽

    CVT自激法

    CVT

    变比

    绝缘电阻

    E

    3pF60nF

    10kV/200mA

    C11/C下节

    同时测量

    C1/C2同时测量

    高压测量线可拖地

    ×

    F

    3pF60nF

    12kV/200mA

    C11/C下节

    同时测量

    C1/C2同时测量

    高压测量线可拖地

    ×

    K

    3pF60nF

    10kV/200mA

    C11/ C下节同时测量

    C1/C2同时测量

    高压测量线可拖地

    ×

    S1

    (单通道)

    3pF60nF

    10kV/200mA

    C11/C下节

    同时测量

    C1/C2同时测量

    高压测量线可拖地

    ×

    S4

    (四通道)

    3pF60nF

    10kV/200mA

    C11/C下节

    同时测量

    C1/C2同时测量

    高压测量线可拖地

    ×

    J

    (0.5%)

    3pF60nF

    10kV/200mA

    C11/C下节

    同时测量

    C1/C2 同时测量

    高压测量线可拖地

    ×

    R

    3pF60nF

    10kV/200mA

    C11/C下节

    同时测量

    C1/C2同时测量

    高压测量线可拖地

    1、额定工作条件:环境温度:-10℃~50℃,相对湿度:<85%

    2、输入电源:180V~270VAC,50Hz/60Hz±1%,市电或发电机供电

    3、准确度:Cx: ±(读数×1%+1pF),tgδ: ±(读数×1%+0.00040)

    4、抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度

    5、电容量范围:内施高压:3pF~60000pF/10kV       60pF~1μF/0.5kV

    6、外施高压:3pF~1.5μF/10kV      60pF~30μF/0.5kV

    7、分辨率:最高0.001pF,4位有效数字

    8、tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

    9、试验电流范围:10μA~5A

    10、内施高压:设定电压范围:0.5~10kV

    11、最大输出电流:200mA

    12、升降压方式:连续平滑调节

    13、电压精度:±(1.0%×读数+10V)

    14、电压分辨率:0.1V

    15、试验频率: 45、50、55、60、65Hz 单频

                            45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频

                            频率精度:±0.01Hz

    15、外施高压:正、反接线时最大试验电流5A

    16、CVT自激法测量:输出电压3~50V,输出电流3~30A,C1/C2同时测量,高压连线可拖地

    17、CVT变比测量:变比测量精度:±读数×1%   变比测量范围:10~99999

                                相位测量精度:±0.02°   相位测量范围:0~359.99°

    18、高电压介损:支持变频和谐振电源高电压介损

    19、实时时钟:实时显示时间和日期

    20、内部存储:器内部可存储100组测量数据

    21、U盘:支持U盘存储

    22、打印机:微型热敏打印机

    23、计算机接口:标准RS232接口(选配)

    24、尺寸重量:外形尺寸368mm×288mm×280mm;主机重量22kg。
