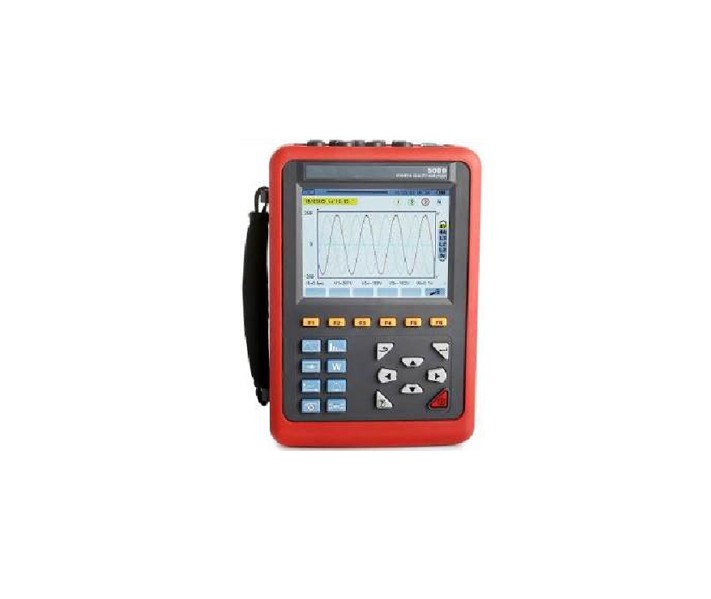

CTCR5000电能质量分析仪

本电能质量分析仪专为现场测试的三相、多功能、智能化的综合型测试仪器。超大液晶彩屏显示,中英文双语操作界面。

参考标准:

DL/T 1028-2006

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    本电能质量分析仪专为现场测试的三相、多功能、智能化的综合型测试仪器。超大液晶彩屏显示,中英文双语操作界面。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无。功电能、视在电能、谐波比、总谐波失真度等;显示电流电压的实时波形、相量图、谐波比柱形图;动态捕捉电压电流瞬时变化,监测启动电流,监测各电力参数并生成告警列表,长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。

    测量

    测量范围

    显示分辨率

    参考范围内的最大误差

    频率

    40Hz~70Hz

    0.01Hz

    ±(0.03)Hz

    相电压真有效值

    1.0V~1000V

    最小分辨0.1V

    ±(0.5%+5dgt)

    线电压真有效值

    1.0V~2000V

    最小分辨0.1V

    ±(0.5%+5dgt)

    直流电压

    1.0V~1000V

    最小分辨0.1V

    ±(1.0%+5dgt)

    电流真有效值

    10mA~1000A

    最小分辨1mA

    ±(0.5%+5dgt)

    相电压峰值

    1.0V~1414V

    最小分辨0.1V

    ±(1.0%+5dgt)

    线电压峰值

    1.0V~2828V

    最小分辨0.1V

    ±(1.0%+5dgt)

    电流峰值

    10mA~1414A

    最小分辨1mA

    ±(1.0%+5dgt)

    峰值因数

    1.00~3.99

    0.01

    ±(1%+2dgt)

    4.00~9.99

    0.01

    ±(5%+2dgt)

    有功功率

    0.000W~9999.9kW

    最小分辨0.001W

    ±(1%+3dgt),Cosφ≥0.8;

    ±(1.5%+10dgt),0.2≤Cosφ<0.8

    无功功率 电感性&电容性

    0.000VAR~9999.9kVAR

    最小分辨0.001VAR

    ±(1%+3dgt),Sinφ≥0.5;

    ±(1.5%+10dgt),0.2≤Sinφ<0.5

    视在功率

    0.000VA~9999.9kVA

    最小分辨0.001VA

    ±(1%+3dgt)

    功率因数

    -1.000~1.000

    0.001

    ±(1.5%+3dgt),Cosφ≥0.5;

    ±(1.5%+10dgt),0.2≤Cosφ<0.5

    有功电能

    0.000Wh~9999.9MWh

    最小分辨0.001Wh

    ±(1%+3dgt),Cosφ≥0.8;±(1.5%+10dgt),0.2≤Cosφ<0.8

    无功电能 电感性&电容性

    0.000VARh~9999.9MVARh

    最小分辨0.001VARh

    ±(1%+3dgt),Sinφ≥0.5;

    ±(1.5%+10dgt),0.2≤Sinφ<0.5

    视在电能

    0.000VAh~9999.9MVAh

    最小分辨0.001VAh

    ±(1%+3dgt)

    相位角

    -179°~180°

    ±(2°)

    Tanφ(VA≥50VA)

    -32.76~32.76

    最小分辨0.001

    φ:±(1°)

    位移功率因数(DpF)

    -1.000~1.000

    0.001

    φ:±(1°)

    谐波比包含1~50次(Vrms>50V)

    0.0%~99.9%

    0.10%

    ±(1%+5dgt)

    谐波角(Vrms>50V)

    -179°~180°

    ±(3°)谐波1~25次;

    ±(10°)谐波26~50次

    总谐波率(THD或THD-F)≤50

    0.0%~99.9%

    0.10%

    ±(1%+5dgt)

    失真因数(DF或THD-R)≤50

    0.0%~99.9%

    0.10%

    ±(1%+10dgt)

    变压器K因数

    1.00~99.99

    0.01

    ±(5%)

    三相不平衡

    0.0%~100%

    0.10%

    ±(1%)
