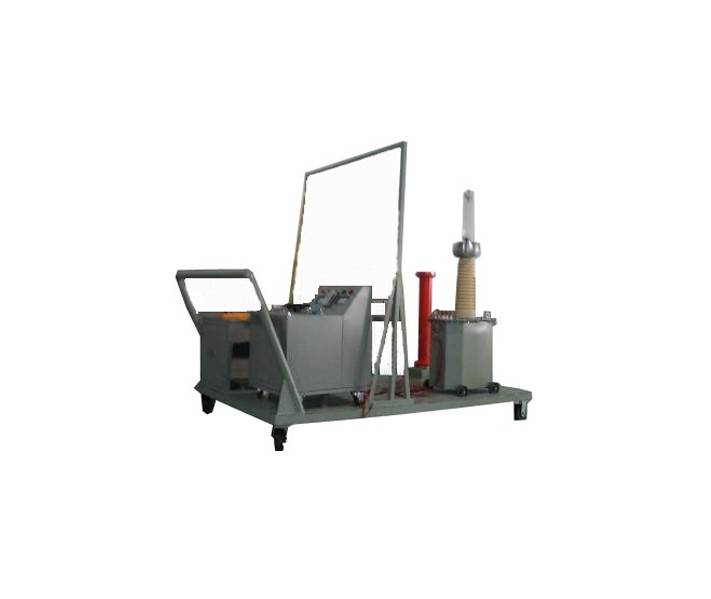

CTYD-10kV/35kV高压开关柜工频试验推车

该设备主要用10kV、35kV开关柜、充气柜（C-GIS）内所配真空断路器的交流耐压试验参数的测试。为电力设备厂定制，设备组合在一台可轻便移动的试验推车上，也可分体拆卸独立使用！

参考标准：

DL/T 593-2016

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

1、CTYD-5kVA/60kV 油浸试验变压器一台

容量：5kVA；

输入：AC 220V/22A；

输出：AC 0～60kV/83.3 mA

2、CTKZ-5-II控制台一台

输入：220V ；

输出：0～250V可调；

显示：1.5级指针表（耐冲击型）；

操作台具备过流脱扣可靠、读数方便﹑计时准确，零位启动功能。

3、100kV /1.5数字高压表一套

额定电压：0～100kV；

准确度：1.5%；

分压比：k=高压/低压=1000：1 (所测量高压值=1000×低压表中的值).

电气强度：1.2倍额定电压；

附件：3 1 /2 数显万用表一块，3m屏蔽连接电缆一根，保护球面专用水阻一只

4、Ø100保护球间隙一台

放电球直径：100mm

5、试验变用保护电阻一只，接地棒一根

产品型号	CTYD-10kV高压开关柜工频试验推车	CTYD-35kV高压开关柜工频试验推车
产品图样
用途	12kV～24kV开关柜、充气柜（C-GIS）	35kV高压开关柜及变压器交流耐压试验
设备组成	1、CTYD-5kVA/60kV 油浸试验变压器一台容量：5kVA；输入：AC 220V/22A；输出：AC 0～60kV/83.3 mA 2、CTKZ-5-II控制台一台输入：220V ；输出：0～250V可调；显示：1.5级指针表（耐冲击型）；操作台具备过流脱扣可靠、读数方便﹑计时准确，零位启动功能。 3、100kV /1.5数字高压表一套额定电压：0～100kV；准确度：1.5%；分压比：k=高压/低压=1000：1 (所测量高压值=1000×低压表中的值). 电气强度：1.2倍额定电压；附件：3 1 /2 数显万用表一块，3m屏蔽连接电缆一根，保护球面专用水阻一只 4、Ø100保护球间隙一台放电球直径：100mm 5、试验变用保护电阻一只，接地棒一根	1、CTYD-10kVA/100kV 油浸试验变压器一台容量：10kVA 输入：200V/50A；输出：100kV/100mA 2、CTKZ-10-II控制台一台输入：220V ；输出：0～250V可调显示：1.5级指针表（耐冲击型）操作台具备过流脱扣可靠、读数方便﹑计时准确，零位启动功能。 3、100kV /1.5数字高压表一套额定电压：0～100kV 准确度：1.5% 分压比：k=高压/低压=1000：1 (所测量高压值=1000×低压表中的值). 电气强度：1.2倍额定电压附件：3 1 /2 数显万用表一块，3m屏蔽连接电缆一根，保护球面专用水阻一只 4、Ø100保护球间隙一台放电球直径：100mm 5、试验变用保护电阻一只，接地棒一根
