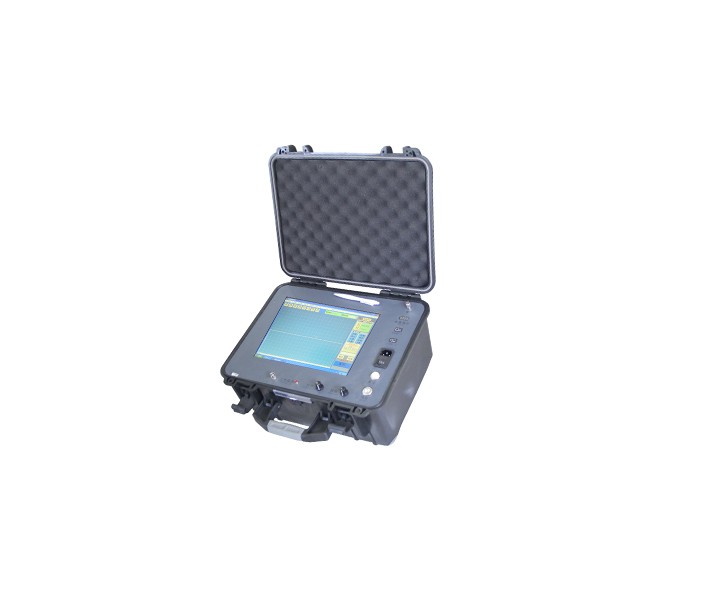

CT5700电缆故障测试仪

电缆故障测试仪适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。超强的电缆管理系统,自动生成测试报告。

参考标准:

DL/T 849.1-2019
DL/T 849.2-2019
DL/T849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、Windows操作系统、触摸式操作方式、无线可视专家在线指导、科学电缆管理、实时报告生成;

    2、系统功能:故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测等;

    3、测试方式:低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等;

    4、显示控制:闪测仪:12寸工业级计算机控制,内置12V/10Ah直流电源,可连续工作10小时;其它为单片机控制,指针表显示;

    5、测试范围:测试距离:60km,探测深度:2-5m;

    6、测量精度:粗测误差:±10m(绝对值)或1%(相对值),精测误差:±0.2m(定点、路径、深度);

    7、采样频率:100MHz,最小分辨率0.5m(100m/us)

    8、采样方式:全自动连续采样,决不漏掉任何一次放电波形

    9、低压脉冲:宽度:0.1uS和2uS   幅度:100Vpp

    10、输出功率:路径功率:100W

    1、12寸工业级计算机控制、触摸式操作方式;

    2、XP操作系统,超强的电缆管理系统,自动生成测试报告;

    3、具有测距、测速等功能;

    4、100MHz采样频率,最小分辨率0.5m(100m/us);

    5、全自动连续采样,决不漏掉任何一次放电波形;

    6、测试方法:闪络取样、低压脉冲取样

    7、脉冲幅度:100Vpp

    8、脉冲宽度:0.1uS和2uS

    8、测量距离:Smax:60km           Smin:15m

    9、测量误差:粗测绝对误差:±10m  粗测相对误差:±1%,(DL/T849.1-2004规定不超过±(1%L+20)m  其中:L为电缆长度)

    10、供电方式:内置12V/10Ah直流电源,可连续工作4小时,也可外接AC 220V  50Hz电源
