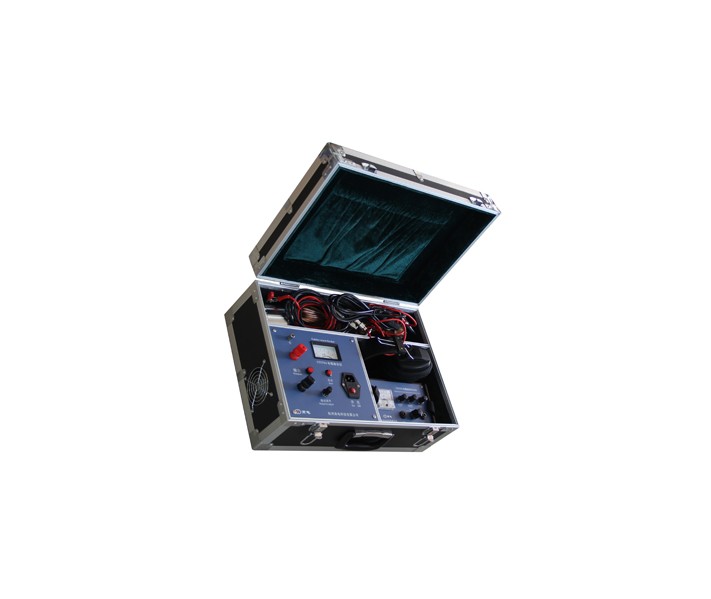

CT5704电缆路径仪

电缆探测仪是一款便携式仪器,由发射机、接收机及附件组成,选用新型集成器件和数字电路技术,电气性能稳定可靠。发射机向被探测线缆(或金属管道)发送一个经数字信号调制的交流电压,此交流电压在线缆周围产生一个交变电场;将接收机探测头靠近这个电场,探测头就会产生感应电压,将这个微弱的电压信号经过数百倍的放大再经过音频解码、检波及数字技术处理,最后由LCD屏显示。根据信号的变化就能探测出被埋设的线缆或管道的具体位置及故障。

参考标准:

DL/T 849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、探测埋藏在墙壁及地下的电缆、电气线路、供水供气管道的铺设路径

    2、探测埋藏在墙壁及地下的电缆、电气线路中的断路和短路故障

    3、查找保险丝及其保险电路

    4、查找被遮盖住的插座和分线盒

    5、查找地板下的电热供暖线路中的断路和短路故障

    6、发射机内嵌交直流电压表功能,可线性测量12~600V的交、直流电压:

         AC~ 12~600V  (50~60Hz) ±2.5%

         DC — 12~600 V  ±2.5%

    7、发射机的显示屏可显示所设置的发射功率等级、发射编码、自身的电池电量情况、测量到的外部电压值、所测外部电压是交流或直流以及外部高压闪电警示符号

    8、发射机有自检功能,可检测自身的发射状况并通过LCD屏显示出来,供使用者有效参考

    9、接收机的显示屏可显示发射机发射的功率等级、发射编码、发射机的电池电量情况及自身的电池电量情况、探测到的交流电压感应信号以及闪电警示符号

    10、接收机可自动或手动调节灵敏度

    11、接收机和发射机都具备静音功能

    12、接收机自动关机功能(超过10分钟无按键操作即自动关闭电源)

    13、接收机LCD屏带有背光功能,便于在光线不良的应用场合中应用

    14、接收机和发射机都配备有手电筒功能,以便在黑暗的情况下探测线缆

    15、可提供附加发射机用以扩充或区分多个信号

    16、结构紧凑,牢固耐用,便于携带

    发射机技术数据

    1、输出信号:125 kHz

    2、外部电压识别电压范围:DC 12~600 V ±2.5%;AC 12~600V(50~60Hz) ±2.5%

    3、显 示 屏:LCD、带功能显示和条状图

    4、外部电压介电强度:最大400 V AC/DC

    5、过压类别:CAT III 300 V

    6、污染等级:2

    7、电      源:1×9 V,IEC 6LR61

    8、功      耗:最小电流:约31 mA ;最大电流:约115 mA

    9、保 险 丝 :F 0.5 A 500 V,6.3×32 mm

    10、温度范围:工作:0 °C至40 °C,最大80 %的相对湿度(非凝结) ;储存:-20 °C至+60 °C,最大80 % 的相对湿度(非凝结)

    11、海拔高度:最大2000 m

    12、尺      寸:190 mm×89 mm×42.5 mm(高×宽×深)

    13、重      量:不含电池:大约360 g

    14、含 电 池 :大约420g


    接收机技术数据

    1、跟踪深度:跟踪深度取决于介质及具体应用

    2、线缆定位模式:单极应用:大约0至2 m ,双极应用:大约0至0.5 m;单独回线可达2.5 m

    3、电网电压识别:大约0至0.4 m

    4、显 示 屏 :LCD、带功能显示和条状图

    5、电      源:6×1.5 V,IEC LR03

    6、功      耗:最小电流:约32 mA ;最大电流:约89 mA

    7、温度范围:工作:0 °C至40 °C,最大80%的相对湿度(非凝结)。 储存:-20 °C至+60 °C,最大80 %的相对湿度(非凝结)。

    8、海拔高度:最大2000 m

    9、尺      寸:241.5 mm×78 mm×38.5 mm(高×宽×深)

    10、重      量:不含电池:大约280g ,含电池:大约350g
