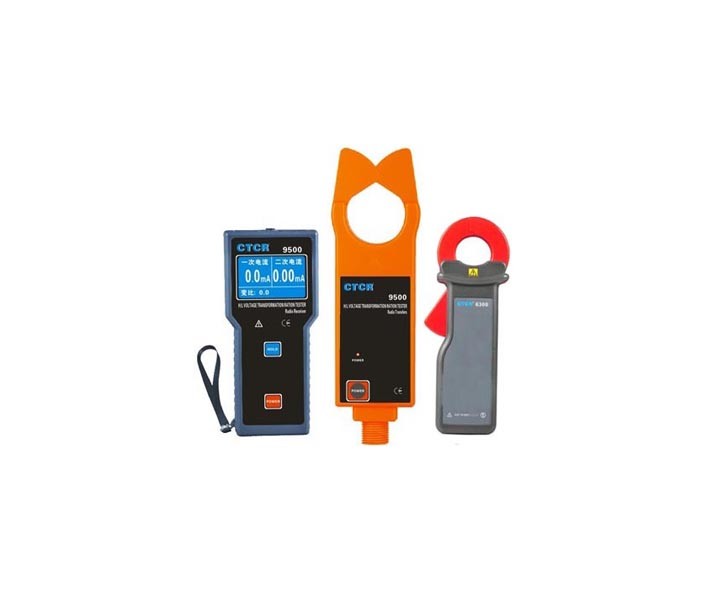

CTCR9500无线高压CT变比测试仪系列

专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离30米。若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性;

    2.主机豪华蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据;

    3.高压检测仪连接5节绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量;

    4.监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能;

    电源

    DC6V 碱性干电池(1.5V AAA×4)连续工作30小时

    传输方式

    无线传输,直线传输距离30m

    显示模式

    LCD:128dots×64dots;蓝屏背光功能,适合昏暗场所,显示域:44mm×27mm

    仪表尺寸

    主机:宽高厚75mm×170mm×30mm;高压检测仪:宽高厚76mm×255mm×31mm;低压电流钳:宽高厚70mm×175mm×38mm

    钳口尺寸

    高压检测仪:φ48mm;低压电流钳:25mm×30mm

    测量范围

    高压检测仪:0.0mA~1000A;低压电流钳:0.00mA~10A

    分辨率

    高压检测仪:0.1mA;低压电流钳:0.01mA

    换档

    全自动换档

    一次回路测试精度

    0.0mA~10.0A:±1%±5dgt;10.0A~49.9A:±2%±5dgt;50.0A~199.9A:±3%±5dgt;200A~600A:±4%±5dgt 601A~1000A:±5%±5dgt

    二次回路测试精度

    0.00mA~10A: ±0.5%±5dgt(23℃±3℃,70%RH以下)

    变比

    3种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;以变压器10kV/380V的10kV-YY的折算变比),变比最大1:1千万(1.0K7)

    数据存储

    3000组,按HOLD键保持数据并自动编号存储(掉电或更换电池不会丢失数据)

    线路电压

    60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)

    数据保持

    按HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

    数据查阅

    按HOLD键+POWER键可以进入数据查阅模式

    溢出显示

    超量程溢出功能:“OL A”符号显示;当主机没有收到发射信号时提示“无信号”

    自动关机

    开机约15分钟后,仪表将自动关机

    电池电压

    当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池

    仪表质量

    主机:240g(含电池);高压检测仪:335g(含电池);低压电流钳:150g;总质量:5kg(含仪表箱和绝缘杆)

    外界干扰

    无特强电磁场;无433MHz、315MHz同频干扰

    工作环境

    -25℃~45℃; 80%Rh以下;存放温湿度:-10℃~60℃; 70%Rh以下

    绝缘杆尺寸

    φ32mm,1m/节,5节

    低压电流钳引线长

    2米

    绝缘强度

    AC 60kV/rms (5节绝缘杆全部连接,两端之间);主机与检测仪:AC1000V/rms(外壳与螺钉之间)
