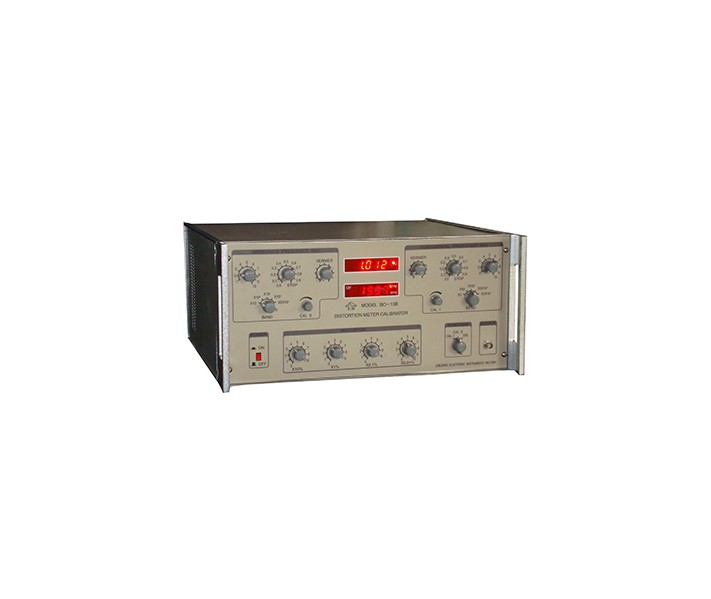

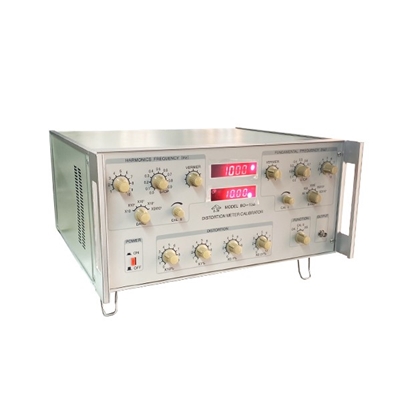

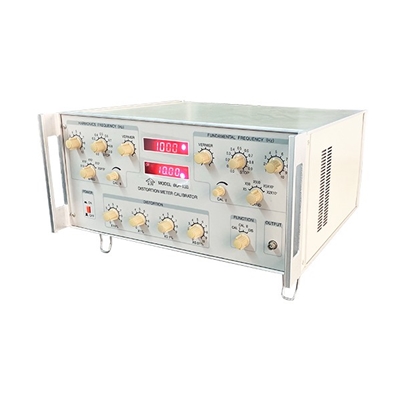

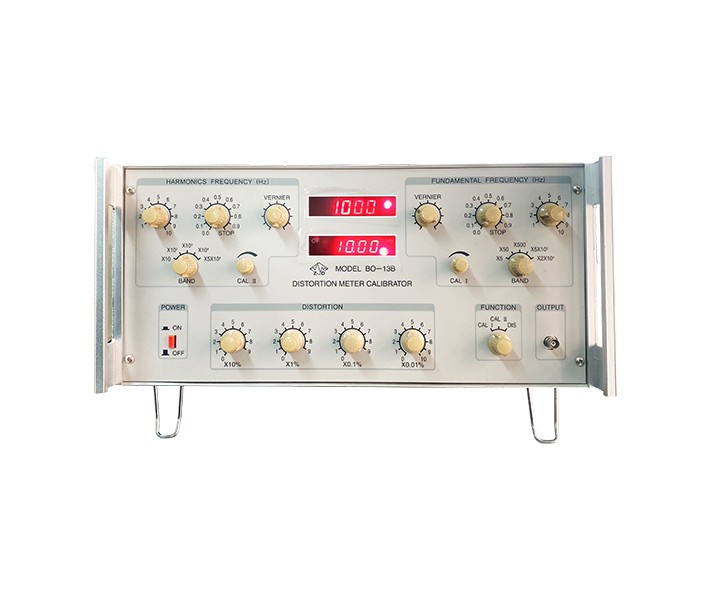

BO-13B失真度仪检定装置

BO-13B型失真仪检定装置是一种频带宽、高精度的标准失真波信号发生器。本仪器主要用于检定非线性失真度测量仪,包括失真仪的失真度示值误差、频率刻度误差、机内引入失真、不平衡电压表的基本误差及频率附加误差;也可以用来调试高保真放大器及其他音频网络;仪器输出的宽频带、宽量程的精确电压信号,还可以用来检定电压表。本仪器采用集成电路进行设计,可靠性高、仪器体积小、重量轻、操作使用简便、特别,适用于计量检定部门、实验室和相关企业使用。

参考标准:

JJG 802-2019

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    频带宽、高精度的标准失真波信号发生器。


    频率范围为5Hz~200kHz,连续可调;失真度范围为0.01%~100%,


    最小调节间隔为0.01%,输出的标准失真波的基本误差为0.5%。


    主要用于检定非线性失真度测量仪,包括失真仪的失真度示值误差、频率刻度误差、机内引入失真、不平衡电压表的基本误差及频率附加误差;


    也可以用来调试高保真放大器及其他音频网络。


    特别适用于计量检定部门、实验室和相关企业使用。


    一、主要参数:

    仪器输出的标准失真波的频率范围为5Hz--200kHz,且连续可调;输出的失真度范围为0.01%--100%,最小调节间隔为0.01%,输出的标准失真波的基本误差为0.5%。

    二、技术参数

    1、基波振荡器:

    1)基波振荡器的频率范围:5Hz-200kHz连续可调。

    基波振荡器分成五个频段:

    2)×5频段:5Hz-50Hz

    3)×50频段:50Hz-500Hz

    4)×500频段:500Hz-5kHz;

    5)×5×103频段:5kHz-50kHz;

    6)×2×104频段:20kHz-200kHz;

    7)基波振荡器的频率显示误差:≤±0.1% 读数值±2个字;

    8)基波振荡器的非线性失真度(按检定规程使用低通滤波器);

    基波频率范围(Hz) 失真度% 失真度温度系数%/℃:

    110-104 ≤0.005 0.0002;

    20-2×104 ≤0.01 0.0005;

    2×104-5×104 ≤0.02 0.0005;

    5×104-2×105 ≤0.03 0.001

    2、谐波振荡器

    1)谐波振荡器的频率范围:10Hz-400KHz连续可调;

    2)谐波振振荡器分成五个频段:

    ×10频段:10Hz-100Hz;

    ×100频段:100Hz-1kHz;

    ×103频段:1kHz-10kHz;

    ×104频段:10kHz-100kHz;

    ×5×104频段:50kHz-400kHz;

    (400kHz-500kHz范围仍可使用);

    3)谐波振荡器的频率显示误差:±0.1% 读数值±2个字;

    4)谐波振荡器的非线性失真度;

    5)频率范围:220Hz-20kHz 失真度≤0.2%;

    6)频率范围:10Hz-200kHz 失真度≤1%;

    3、双热偶真有效值电压表

    1)电压表的基本误差(当频率为1kHz,指示1.000V时),≤0.3%;

    2)电压表基本误差的温度系数:±0.02%/℃;

    3)电压表的频率附加误差(电压为1.000V时):

    110Hz-20KHz:≤±0.1%相对1kHz;

    10Hz-100kHz: ≤±0.2%相对1kHz;

    5Hz-400kHz: ≤±0.2%/三个倍频程;

    4、谐波分压系数误差

    1)频率:10Hz-400kHz;

    2)工作误差:频率范围/分压系数(%)/分压系数误差:

    220Hz-20kHz/0.01-100/±(0.2%+20µV);

    40Hz-40kHz/0.03-100/±(0.5%+20µV);

    10Hz-20kHz/0.03-100/±(2%+30µV);

    20Hz-100kHz/0.05-100/±(1%+30µV);

    100Hz-400kHz/0.1-100/±(2.5%+30µV);

    5、叠加电路引人的叠加误差

    1)基波频率范围/叠加误差(%):

    110Hz-10kHz/≤±0.05;

    5Hz-50kHz/≤±0.1;

    50KHz-200kHz/≤±0.5;

    6、基波和谐波振荡器的相对幅度稳定性:优于0.1%一分钟(每2倍频程)

    7、标准失真波输出

    1)标准失真度范围:从100%到0.01%,由四个旋钮按十进制步进分挡调节,最小调节间隔0.01。标准失 真波的失真度数值由面板刻度直接读出;

    2)标准失真波的频率范围:5Hz-200kHz;

    3)标准失真波的工作误差(基、谐波均校准于1.000V);
