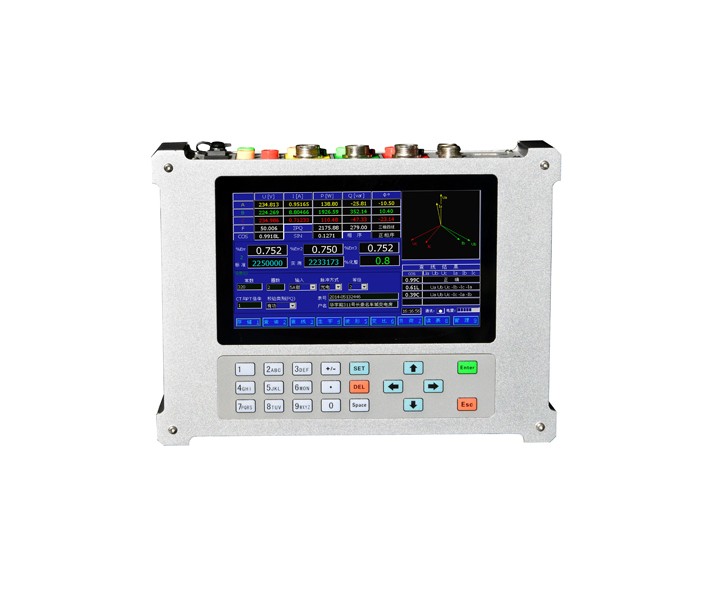

CTMT-3三相电能表现场校验仪系列

本设备采用了800*480分辩率的点阵式液晶显示屏、汉字提示,可汉字手写输入,具有十分友好的人机界面。适于给现场校验电能表或其它电工仪表。也适合于实验室的交流电参数的精密测量及多种电工仪表的校验,并可作为精密成套电能表校验装置的标准部分。

参考标准:

DL/T 5137-2001

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.小型便携化设计,重量轻,携带轻巧方便;

    2.操作界面简洁设置方便,轻松快速校验;

    3.大屏幕TFT16位真彩色液晶显示,带触摸屏,汉字手写输入,操作方便;

    4.电量追补率测试和计算功能,解决因故引起的计量计费争议;

    5.支持,串口,USB口,WIFI,可以支持U盘,键盘,扫描枪,微型打印机等外设;

    6.通过平板电脑或者手机直接扫描仪器二维码,可以WIFI无线操控。在线帮助;

    7.与精度相关核心电路有防腐蚀防尘防潮屏蔽处理,精度长期稳定性更高;

    8.仪器电源电压范围宽(85-500V),可直接通过开关选择现有任何计量现场测试线路供电,另外仪器内部配有大容量锂电池;

    9.可以完成特需的或者没有带载能力的现场完成测试和校验;

    电压量程

    AC 30-480V

    电流量程

    端子输入

    5A

    钳表输入

    5A 20A 100A 500A 1000A

    (一倍过载)

    钳表输入

    5A

    ±0.2%

    20A、100A、50A、1000A

    ±0.5%

    电能脉冲常数

    5A

    FL=36000P/kWh FH

    =3.6×10000000P/kWh

    (开机默认)



    其它

    FL=36000×5/

    额定电流(P/kWh)

    (开机默认)



    FH=3.6×10000000×5/额定电流(P/kWh)

     (开机默认)



    可编程脉冲范围

    F=3600P/kWh至3.6×100000000

    (用户设置,步长X10)



    频率

    45-55Hz





    相位测量范围

    -180 ~+180度





    互感器变比

    ±0.5%





    电压影响

    < ±0.01%





    频率影响

    ±0.01%(45-55Hz)





    温度影响

    < ±5ppm/`C

    (典型)



    24小时变差

    (0.1级)<

    ±0.02%

    (0.5级)<

    ±0.01%





    基 本 误 差

    U.I 谐 波 测 量

    端子输入



    测量范围

    2-51次谐波

    有功电能

    ±0.1% ±0.05%

    测量精度

    ±0.01%

    (相对于100%基波)

    无功电能

    ±0.1%

    其 它 技 术 指 标

    功率

    ±0.1% ±0.05%

    电 源

    AC 85V-500V

    电压

    ±0.1% ±0.05%

    功 耗

    约8VA

    电流

    ±0.1% ±0.05%

    电 池

    连续开机约4小时

    频率

    ±0.05Hz

    环境温度

    -20`C -- +40`C

    (保证准确度)

    相位

    ±0.1度 ±0.05%度

    相对湿度

    40%-95% 无结露

    重量

    < 4kg

    预热时间

    < 3分钟

    外形尺寸

    ()251 X ()185 X ()66mm
