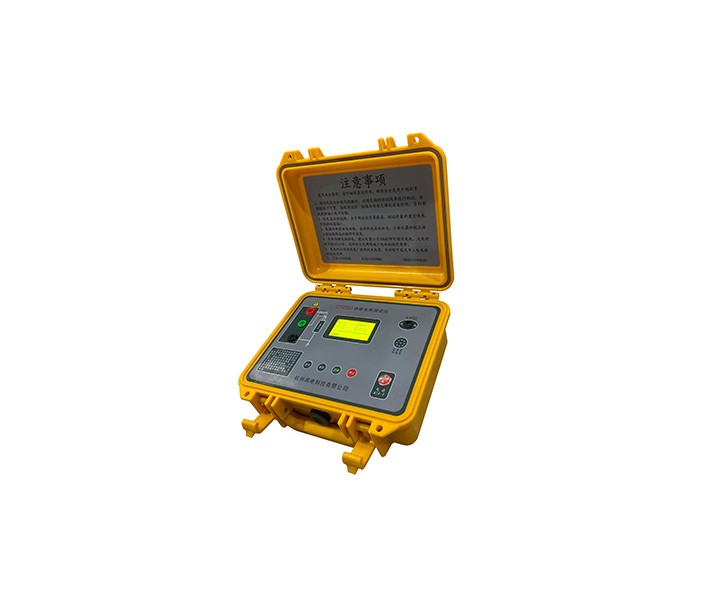

CT2553绝缘电阻测试仪

绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修,对高压电器设备如:变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。

参考标准:

DL/T 845.1-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、仪表具有自校准功能,在待机界面长按 停止 键,按信息提示操作即可校准完毕。当测试精度不够准确时可使用该项。【必须按提示操作】

    2、绝缘电阻测试仪采用8位单片机控制,全中文操作界面,可自动完成吸收比(DAR)、极化指数(PI)的测量;具有耐压测试、快速测试等功能选项。

    3、输出功率大,短路电流大于5mA,即给负载的充电电流为5mA。

    4、采用新型电路设计,引入数字滤波技术,抗干扰能力强、适用于复杂高压现场测量。

    5、电磁兼容设计,抗冲击能力强、安规塑壳、携带方便。

    6、内置大容量 2600mAh可充电锂电池组。智能化充电电路,电池使用寿命长。

    7、具有短路、过载、放电等故障保护功能,并以声响和文字信息提醒用户。


    1、各种型号主要输出电压和电流参数

    仪表型号

    短路电流

    输出电压

    2553

    5mA

    250V500V

    1000V2500V

    2、具有自动吸收比(DAR)、极化指数(PI)、快速测试和绝缘测试选项。

    3、具有测试完毕自动放电功能,放电速度快,1μF时放电至60V时间小于5秒。

    4、具有短路、过载、过流、电池欠电灯保护功能,并有故障提示信息和声音提醒。

    5、仪表待机时间10分钟自动关机。

    6、工作条件: 环境温度:-10℃~40℃ ;相对湿度:20%~90%RH;海拔小于3000米。

    7、储存环境:-10℃~50℃;相对湿度<90%RH。

    8、直流电源  锂电池组:2600mAh。交流电源(充电器):输入140V~240V  50Hz,输出16.8VDC1A(2A)。

    9、外型尺寸:285mm×247mm×220mm  重量:2200g

    10、电压显示误差:±5%±3dgt  (25℃)。

    11、绝缘电阻测量范围和基本误差 (25℃)。

    250V

    0.10M25G

    精度

    ±5%rdg.  ±5dgt.  (0.1 M~5 GΩ )

    ±20%rdg. ±5dgt.  ( 5  G~25GΩ )

    500V

    1M50G

    精度

    ±5%rdg.  ±5dgt.  (1   M~10GΩ )

    ±20%rdg. ±5dgt.  (10  G~50GΩ )

    1kV

    2M100G

    精度

    ±5%rdg.  ±5dgt.  (2   M~20G )

    ±20%rdg. ±5dgt.  (20  G~100GΩ)

    2.5kV

    5M500G

    精度

    ±5%rdg.  ±5dgt.  (5   M~50 GΩ)

    ±20%rdg. ±5dgt.  (50  G~250GΩ)

    ±30%rdg. ±5dgt.  (250 G~500GΩ )

    注:理论上各电压档位的电阻测量范围均从下限值至0均能测量,只不过显示输出电压均有不同  程度的跌落,但测量结果精确度不变。

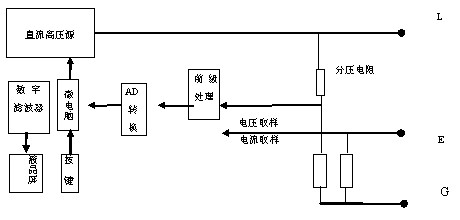

    12、本仪表采用传统的流比计法测量绝缘电阻,并结合AD电路进行数字化计算,实现直接测量及计算功能。下图为简要测量原理图。
